원리

관정, 송수관로, 물탱크 근처에 설치하여 운전하는 방식이며, 터빈 유량계를 송수관로에 부착 후 수중모터 가동과 동시에 유입수가 터빈 유량계 배관을 통과하면서 유량센서에 감지되고 콘트롤러는 상기 유량센서에서 전송되는 펄스신호를 디코딩하여 유량을 계산한 후 정량펌프의 구동을 제어하여 약품탱크의 약품(염소)를 정량 투입을 하며, 터빈 유량계의 유량값을 적산하여 유량값을 표시하고, 약품탱크의 염소량을 레벨센서에서 받아 정량펌프의 제어와 사용자가 쉽게 확인 할 수 있는 시스템

특징

터빈 유량계를 통한 정확하게 유량변화를 감지

약품(염소) 소진시 컨트롤러 전면 표시창에 상태표시

단순한 구조와 동작으로 이루어져 반영구적 사용가능

안정적인 터빈 유량계 배관 스테인레스 재질로 장기간의 수명

관리 간편화를 위한 간단한 시스템으로 단시간 교육 후 사용가능

설치장소 제한없음(관정, 송수관로, 물탱크 근처등 어느 곳이든 설치가능), 단 전기공급시설 필요

유입·유량 변화에 비례하여 약품투입이 이루어지므로 0.1ppm-4ppm내의 정확한 농도값 설정 유지

제품사양

구분	PW-CA100
제품외함	600 * 600 * 1200
투입방식	유량에 비례한 제어에 의해 정밀하게 투입
처리수 유형	지하수
작동유형	정량펌프 + 유량센서
처리용량	200 ton/d
약품용량	100L
약품탱크	PE사각탱크 / 480 * 480 * 620
사용약품	차아염소산나트륨(염소) 액체 5%

부분별 기능

컨트롤러

터빈 유량계의 신호로 정량펌프 제어와 약품 잔량체크로 펌프의 구동 및 약품 보충시기를 전면 표시창에 상태표시

투명커버 적용으로 표시부 식별 용이.

밀폐형 방수박스로 습기로부터 내부회로 보호.

유량모듈로부터 입력받은 신호값을 가공 후 정량펌프 작동.

유량값의 스케일 변경으로 약품의 투입속도 조절.

간단한 구조로서 투입속도 확인 용이.

정량펌프

컨트롤러의 입력받은 신호에 의해 정량의 염소를 배관내에 투입

수 단계의 속도조절용 다기능노브, 외부신호 입력포트, 정지 및 테스트 선택기능.

접액부의 재질은 수처리 산업에 사용되는 약품, 산, 알칼리, 살균제, 응집제 등에 적합하도록 특수설계.

이원화된 설정옵션은 정확한 주입 및 필요한 용량의 정확한 재현성을 보장.

솔레노이드 다이어프램 방식의 펌프로서 압력 배관내에 정량투입 가능.

다이어프램의 스트록 길이 조절로서 투입량 조절가능.

공기 배출밸브 부착으로 에어발생으로 인한 투입에러를 제거.

외부 시그널(펄스)신호에 의한 작동 가능

터빈 유량계

배관의 직경별 규격에 맞추어 정확한 유량값을 측정하고 신호값을 펄스화하여 컨트롤러에 전송, 연산값으로 계산하여 설정 농도값의 염소를 정확히 투입

싸이펀체크밸브

통합형 유량모듈의 설치로 유량센서와 싸이펀체크밸브(투입인젝션)의 동시설치 가능.

관압에 의한 역류방지.

관로의 역압에 의한 싸이펀 현상으로부터 약품의 빨림 방지.

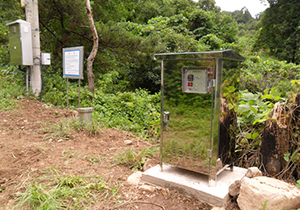

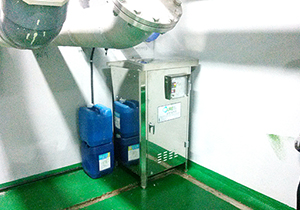

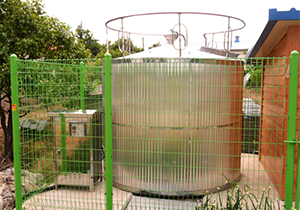

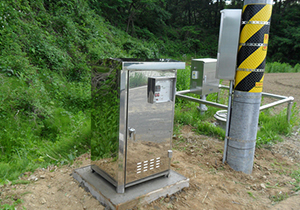

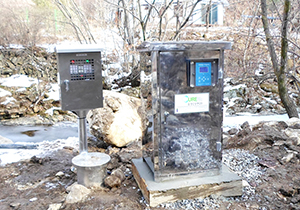

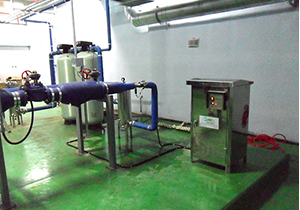

현장 여건과 수질에 맞춘 설치사례

- 모델 : PW-CA100

•
•
•
•
•
•
