원리

배수지(물탱크) 내부에 고정 설치하여 운전하는 방식이며, 배수지 내부의 유입 배관과 설치브라켓의 물분배장치를 연동하여 작동되고, 이때 유입수는 물분배장치를 통해 2개의 물받이로 구성된 구동물받이로 물이 흐르면 구동물받이는 각각의 물받이에 교차로 물이 담기면서 물의 자중에 의해 좌우로 기울어지는 왕복 운동을 하게 되면서, 구동물받이 중심 회전축에 연결된 튜브펌프도 동일하게 회전하게 되어 이때 약품탱크의 염소를 펌핑하여 배수지 내부로 자동 투입하는 장치

특징

관리 간편화를 위한 간단한 시스템으로 단시간 교육 후 사용가능

단순한 구조와 동작으로 이루어져 설치가 간편하며 반영구적 사용가능

무동력, 무인운전으로 인한 전원시설이 필요없어 전기요금의 부담을 제거

유입수의 위치에너지 및 물의 자중을 통한 회전력을 얻어 염소를 자동투입

유입·유량 변화에 비례하여 약품투입이 이루어지므로 0.1ppm-4ppm내의 정확한 농도값 설정유지

제품사양

구분	PW-CN50	PW-CN50-V
제품외함	440 * 440 * 680
투입방식	유량에 비례한 제어에 의해 정밀하게 투입
처리수 유형	지하수	계곡수
작동유형	설치브라켓 + 구동물받이	정수위 밸브 + 설치브라켓 + 구동물받이
처리용량	300 ton/d
약품용량	50L
약품탱크	400 * H600
사용약품	차아염소산나트륨(염소) 액체 5%

부분별 기능

- 약품탱크

약품저장탱크는 약품 전용 용기를 사용하며, 외부 보호함은 녹이 슬지 않도록 STS304 재질로 제작하여 보온처리

- 설치브라켓

물탱크 내부에 본 제품의 설치시 사용하는 설치용 브라켓이며 부식에 강한 STS304재질의 재료를 사용하였다.

- 구동물받이

2개의 물받이로 구성된 수조로 유입수가 1개씩의 물받이에 물이 담아져 자중에 의해 회전한 후 동력을 얻어 튜브펌프(튜브 연동식 액체 정량펌프)를 작동시키는 장치

- 물분배장치

구동물받이와 결합하여 염소투입량을 조절할 수 있는 물 조절 장치이며, 부식에 강한 STS304 재질의 재료를 사용하였다.

- 튜브펌프(튜브 연동식 액체 정량펌프)

유입수가 구동물받이 각각의 물받이에 순차적으로 담아지고, 자중에 의해 비우는 상황에서 얻어진 회전력에 의해 동일 회전축에 연결하여 염소를 물탱크에 공급하는 장치

- 정수위 밸브(계곡수 적용)

계곡수를 취수원으로 이용하여 배수지의 물이 최고 수위에 도달 시 취수원으로부터의 물 공급을 순간적으로 차단 또는 드레인 시켜주는 장치

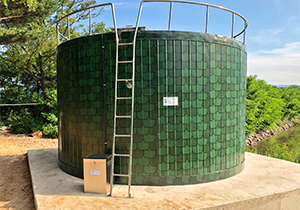

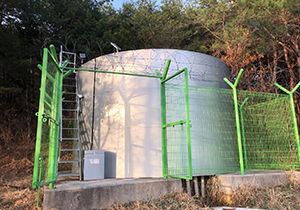

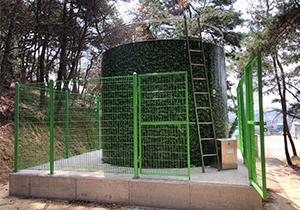

현장 여건과 수질에 맞춘 설치사례

외함(약품탱크)

•
•
•

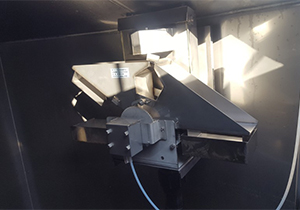

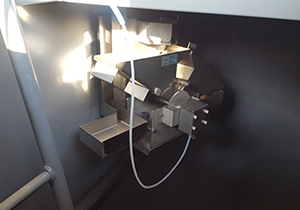

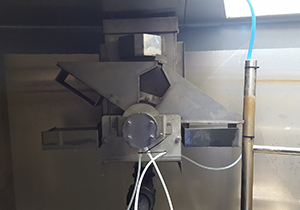

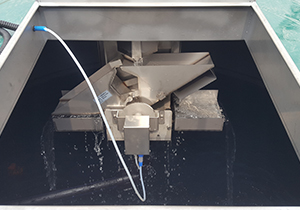

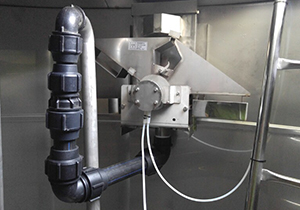

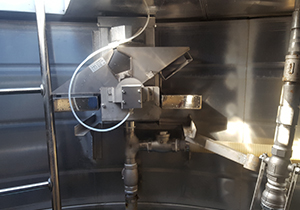

내부

•
•
•
•
•
•
