수중모터 보호여과장치
싸이클론(원심력)의 원리를 적용한 기술
수중모터 보호여과장치는 싸이클론(원심력)의 원리를 이용하여 적용한 기술이며, 본 장치에 유입될 때 회전되면서 유입되는 수원이 싸이클론의 내부 반경이 작은 하부측으로 내려갔다가 다시 상부측으로 올라가면서 모래등과 같은 무거운 불순물이 하부측으로 떨어져 분리되도록 하며, 여기서 퇴적된 모래등과 같은 불순물은 관정이 멈출 때 여과장치 외부로 배출 시켜 수중모터 펌프를 보호하기 위한 여과장치
모래가 발생되는 수원은 수중모터펌프의 수명을 최단 기간으로 축소가능
관정에서 불순물이 반입되지 않기 때문에 물탱크를 청결하게 지속적으로 유지가능
관정에서 발생된 불순물 때문에 수중모터펌프의 임펠라(플라스틱) 마모로 원수 취수량이 줄어들어 가동시간 증가로 전기요금이 상승의 원인
반영구적 사용되는 여과장치는 수중모터펌프의 수명을 연장하여 많은 예산 절감의 효과
지하수 불순물 발생원인
수중모터 펌프의 고장원인
시공의 부적성

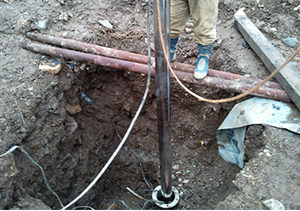

지하수 개발 당시 시공 부실
- 케이싱과 암반 접합 부실
- 우물자재의 파손 등 (스크린)
충진력 효율 저하
충진력의 기능
1. 모래유입 방지 2. 유입속도 저하
3. 유입반경 증가 4. 스크린 고정
지하수 수질변화
대수층의 수질 변화
- 불순물 유입
수중모터 펌프 고장시 문제점
신속한 복구 작업 불가[긴급 필요]
- 깊은 정호 내부에 설치되어 인양작업시간 소요
주민 부담 증가[관리비]
- 수중모터펌프 구입비[고가]
- 인양 작업 공사비[크레인]등
- 주변 작물 보상비[작업중 피해 보상]
단수발생 장기화
- 보수 예산 확보가 어려워 장기간 단수 발생
- 주민들의 불편 초래
불순물에 따른 문제점
수중펌프 수명단축
임펠라 결속 -> 펌프파손
임펠라 마모-> 가동시간 증가-> 모터고장
전기요금 증가
임펠라 마모에 따른 취수시간 연장으로
전기 요금증가(예산 낭비)
수질오염
물탱크에 불순물 퇴적-> 오염 발생
(세균 증식 및 부패)

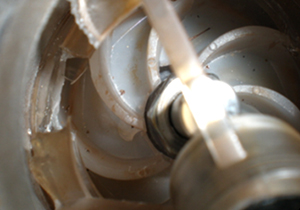

불순물 유입으로 임펠라 파손
모터 고장

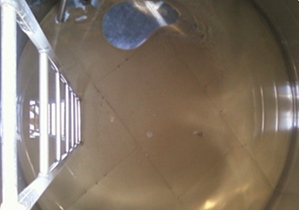

물탱크 내 불순물 침전
수질 오염

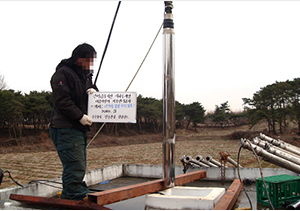

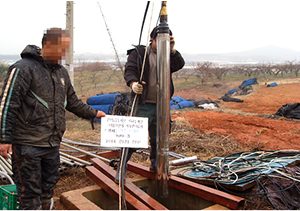

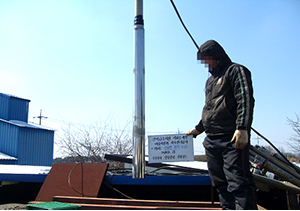

기존 시설에 적용
지하수법에 의한 2년1회 사후관리

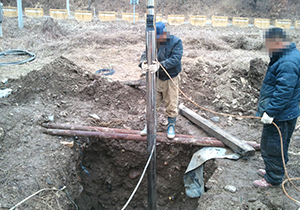

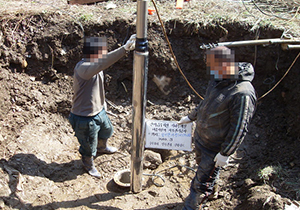

시공 중에
설치 가능 (지하수법
9조의5 ,동법 시행령
14조의4)
신규 시설에 적용
신규 설계 시 반영
| 구분 | 내용 |
|---|---|
| 수명 연장 | 불순물 제거 -> 펌프 결속 방지 |
| 전기요금 절감 | 펌프의 임펠라 마모 방지 -> 취수시간 증가 방지 |
| 수질오염 방지 | 물탱크 내 불순물 유입 방지 -> 청결유지 |
| 안전한 시설관리 | 잦은 고장 해결 -> 안정적 생활용수 공급 |
| 예산절감 효과 | 불순물 발생 정호 폐공 방지 -> 신규 정호 개발비 절약 |
수질
관리
경제성
민원해결
지하수
안정적 관리
시민만족
